自動化集成系統配套服務商-日弘智能今天為大家講講機器視覺由哪幾部分組成?機器視覺系統組成部分。機器視覺系統的特點是提高生產的柔性和自動化程度。在一些不適合于人工作業的危險工作環境或人工視覺難以滿足要求的場合，常用機器視覺來替代人工視覺;同時在大批量工業生產過程中，用人工視覺檢查產品質量效率低且精度不高，用機器視覺檢測方法可以大大提高生產效率和生產的自動化程度。而且機器視覺易于實現信息集成，是實現計算機集成制造的基礎技術。正是由于機器視覺系統可以快速獲取大量信息，而且易于自動處理，也易于同設計信息以及加工控制信息集成，因此，在現代自動化生產過程中，人們將機器視覺系統廣泛地用于工況監視、成品檢驗和質量控制等領域。

　　機器視覺系統組成部分

　　典型的機器視覺系統可以分為：圖像采集部分、圖像處理部分和運動控制部分。基于PC的視覺系統具體由以下幾部分組成：

　　1、工業相機與工業鏡頭——這部分屬于成像器件，通常的視覺系統都是由一套或者多套這樣的成像系統組成，如果有多路相機，可能由圖像卡切換來獲取圖像數據，也可能由同步控制同時獲取多相機通道的數據。根據應用的需要相機可能是輸出標準的單色視頻(RS-170/CCIR)、復合信號(Y/C)、RGB信號，也可能是非標準的逐行掃描信號、線掃描信號、高分辨率信號等。

　　2、光源——作為輔助成像器件，對成像質量的好壞往往能起到至關重要的作用，各種形狀的LED燈、高頻熒光燈、光纖鹵素?zé)舻榷既菀椎玫健?/p>

　　3、傳感器——通常以光纖開關、接近開關等的形式出現，用以判斷被測對象的位置和狀態，告知圖像傳感器進行正確的采集。

　　4、圖像采集卡——通常以插入卡的形式安裝在PC中，圖像采集卡的主要工作是把相機輸出的圖像輸送給電腦主機。它將來自相機的模擬或數字信號轉換成一定格式的圖像數據流，同時它可以控制相機的一些參數，比如觸發信號，曝光/積分時間，快門速度等。圖像采集卡通常有不同的硬件結構以針對不同類型的相機，同時也有不同的總線形式，比如PCI、PCI64、Compact PCI，PC104，ISA等。

　　5、PC平臺——電腦是一個PC式視覺系統的核心，在這里完成圖像數據的處理和絕大部分的控制邏輯，對于檢測類型的應用，通常都需要較高頻率的CPU，這樣可以減少處理的時間。同時，為了減少工業現場電磁、振動、灰塵、溫度等的干擾，必須選擇工業級的電腦。

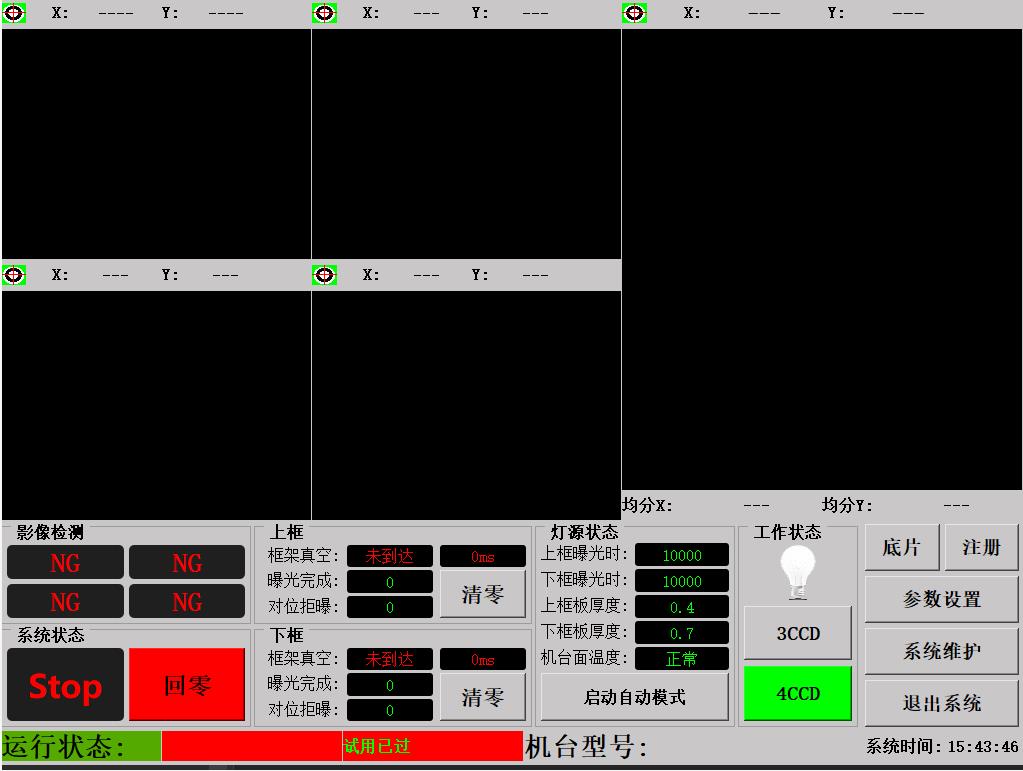

　　6、視覺處理軟件——機器視覺軟件用來完成輸入的圖像數據的處理，然后通過一定的運算得出結果，這個輸出的結果可能是PASS/FAIL信號、坐標位置、字符串等。常見的機器視覺軟件以C/C++圖像庫，AcTIveX控件，圖形式編程環境等形式出現，可以是專用功能的(比如僅僅用于LCD檢測，BGA檢測，模板對準等)，也可以是通用目的的(包括定位、測量、條碼/字符識別、斑點檢測等)。

　　7、控制單元(包含I/O、運動控制、電平轉化單元等)——一旦視覺軟件完成圖像分析(除非僅用于監控)，緊接著需要和外部單元進行通信以完成對生產過程的控制。簡單的控制可以直接利用部分圖像采集卡自帶的I/O，相對復雜的邏輯/運動控制則必須依靠附加可編程邏輯控制單元/運動控制卡來實現必要的動作。
